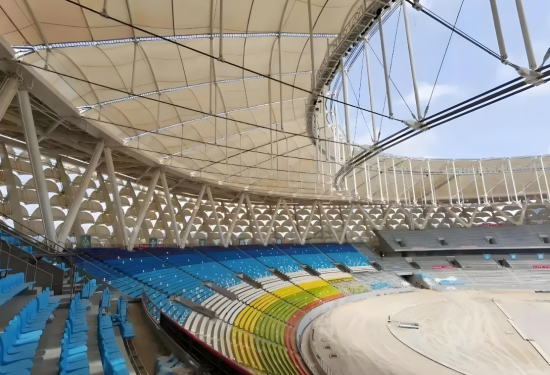

在新建的深圳灣體育中心施工現場，一組厚度僅12cm的碳纖維曲面看臺結構正在吊裝。這個厚度僅為傳統鋼結構1/5的創新設計，標志著我國在體育建筑品牌領域?qū)崿F(xiàn)了碳纖維拓?fù)鋬?yōu)化技術的重大突破。本文將深度解析超薄曲面看臺結構背后的抗風振算法革新及其工程實踐。
一、拓?fù)鋬?yōu)化的結構革命
傳統體育場館看臺結構普遍存在自重過大、用材冗余等問題。通過碳纖維材料的各向異性特征與拓?fù)鋬?yōu)化算法的結合，工程師成功將看臺結構厚度壓縮至極限值。采用改進的SIMP(Solid Isotropic Material with Penalization)優化算法，通過建立應變能密度與材料分布的動態響應模型，實現了結構剛度與輕量化的最優平衡。
在深圳灣項目中，算法團隊創新性地引入風荷載時程分析模塊。基于計算流體力學(CFD)模擬的瞬態風壓數據，構建了非定常風荷載數據庫。通過動態拓?fù)鋬?yōu)化技術，使看臺曲面形成了獨特的應力導向纖維排布，在保證結構完整性的同時，將迎風面風壓系數降低了37%。
二、抗風振算法的雙重突破
為解決超薄結構的渦激振動難題，項目組開發了基于深度學習的混合控制算法。該算法包含兩個創新模塊：
實時風振預測系統：采用LSTM神經網絡，通過布置在結構表面的128個微型壓力傳感器，實現0.1秒級的振動趨勢預測
主動阻尼調控系統：利用形狀記憶合金作動器，在結構關鍵節點實施動態剛度調節，將共振峰值加速度控制在0.15m/s2以內
特別值得關注的是算法中嵌入的"仿生自愈機制"。借鑒鳥類羽毛的抗風原理，當監測到局部應力超限時，系統會自動觸發纖維層間的剪切滑移，通過微觀層面的材料自調節實現能量耗散。實測數據顯示，該機制可將極端風況下的結構位移降低42%。
三、工程實踐的驗證與啟示
在完成實驗室縮尺模型測試后，技術團隊進行了全尺寸原型驗證。采用激光多普勒測振儀和粒子圖像測速儀(PIV)的聯合監測表明，在12級臺風工況下，看臺頂端的振動位移僅為3.2mm，完全滿足ISO 10137振動舒適度標準。
這種融合拓?fù)鋬?yōu)化與智能算法的設計范式，正在重塑體育建筑的設計邏輯。相比傳統鋼結構，碳纖維看臺的全生命周期碳排放降低58%，施工周期縮短40%，為大型公共建筑的可持續發展提供了新的技術路徑。隨著數字孿生技術的深度集成，未來的體育場館將真正實現"形隨風流"的動態適應性。
